電線電纜是通過：拉制、絞制、包覆三種工藝來制作完成的，型號規格越復雜，重復性越高。線纜測徑儀作為外徑檢測設備，在任意需要檢測外徑的位置都可安裝測徑儀完成在線自動化測量。

一、銅、鋁導體拉制，將導體原材料通過拉絲機模孔拉制出所需橫截面形狀和大小的單絲。

JG01/Z-DG15型單軸測徑儀可用于這部分尺寸的檢測，可檢測0.1mm的細絲直徑，并且精度高，能達到±0.003mm，根據需求定制不同精度的測徑儀。

二、絞制，根據標準要求將多根單絲絞合在一起，形成符合柔軟度需求的線芯。絞制工藝分：導體絞制、成纜、編織、鋼絲裝鎧和纏繞。

當絞制的產品形成緊密性較好的圓形軋材時，測徑儀可對外徑尺寸進行檢測，測量外圍邊緣的陰影尺寸，完成檢測。

三、護層包覆，將制好的線芯穿過擠塑機，讓絕緣層包裹住導電線芯。根據對電線電纜不同的性能要求，采用專用的設備在導體的外面包覆不同的材料。

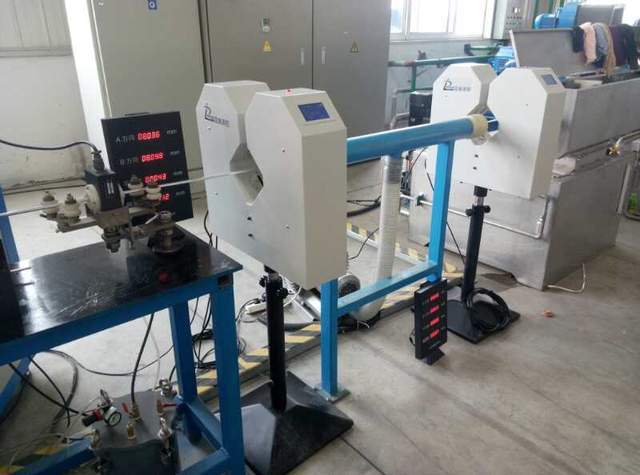

在這里依然可用在線測徑儀進行外徑尺寸的檢測，甚至可以與前邊的測徑儀系統進行聯控，從而測量得到絕緣層的厚度值。

四、水冷降溫后通過火花測試儀檢測包裹嚴密度。

通過以上步驟獲得我們生活中的電線，接下來按要求將不同規格大小的絕緣電線再經過包覆內護層、絞制、包覆墊層，根據不同規格型號的要求，重復以上工序，絞制不同直徑的線芯，包覆上不同的保護層，獲得不同規格型號的電纜。

每個生產步驟，只要需要進行外徑尺寸檢測的部位均可采用在線測徑儀完成外徑尺寸的檢測，不同的是根據不同位置的線纜尺寸大小，選用不同型號規格的測徑儀。

線纜有圓形的，也有扁形的，不同類型線纜有著不同的作用，測徑儀也對應生產了不同測頭組數的測徑儀，單軸測徑儀檢測一個方向的外徑尺寸，雙軸測徑儀檢測兩個方向的外徑尺寸與橢圓度，或者檢測扁線的寬度與厚度。

線纜測徑儀主要是用于外徑尺寸的在線檢測與控制，無論是單條產線，亦或是多條產線，在需要且適宜檢測的位置，都可通過安裝測徑儀來檢測并控制外徑尺寸，畢竟在線纜生產大長度連續疊加組合生產方式中，電線電纜的任一部件或工藝過程的質量問題，對這根電纜幾乎是無法挽回和彌補的。事后的處理都是十分消極的，不是鋸短就是降級處理，要么報廢整條電纜，它無法拆開重裝。

使用在線測量與控制功能并存的線纜測徑儀，能提高效率與品質，降低廢品生產，工作人員也更省力省心，是高效率高性價比的智能檢測儀器。
